Технические характеристики Optimum OPTIturn TU2807 (220В):
Модель | Optimum OPTIturn TU2807 (220В) |
---|---|
Артикул | 3427001 |
Импорт из | Германии |
РМЦ | РМЦ 700 мм |
Ø обработки над станиной | Ø 266 мм |
Мощность | 850 Вт |
Напряжение | 220 В, 50 Гц |
Ø патрона (рекомендуемый) | Ø 125 мм |
Ø отверстия шпинделя | Ø 26 мм |
Ø обработки над суппортом | Ø 170 мм |

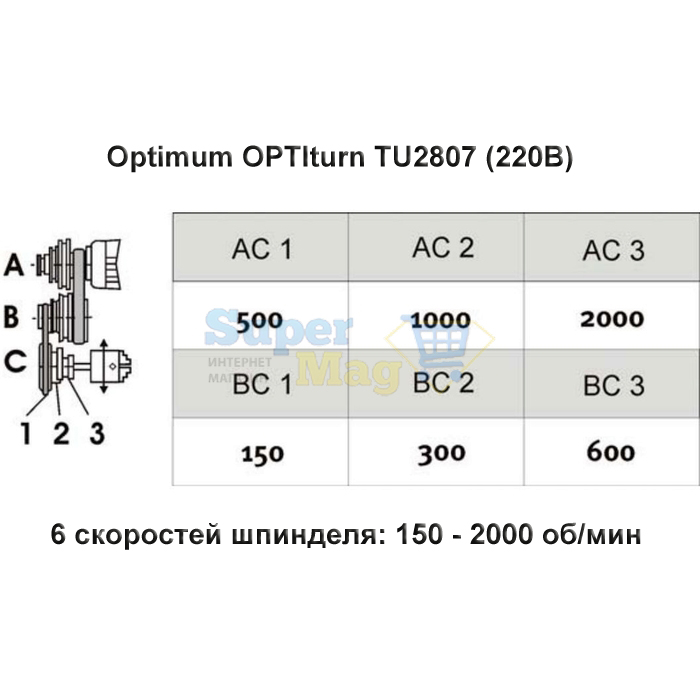

Скорость шпинделя | 150 - 2000 об/мин |
Количество скоростей шпинделя | 6 скоростей |
Тип передачи | ременная |
Биение шпинделя | < 0,009 мм |
Конус шпинделя | МК4 |
Крепление патрона | Короткий конус |
Ширина станины | 180 мм |
Ход верхней каретки суппорта | 60 мм |
Ход поперечной каретки | 160 мм |
Конус задней бабки | МК2 |

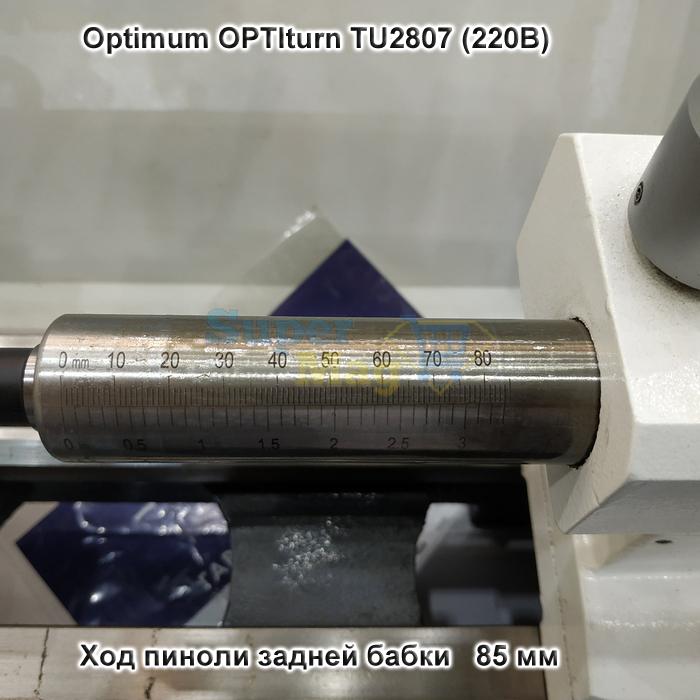

Ход пиноли задней бабки | 85 мм |
Ø пиноли задней бабки | Ø 30 мм |

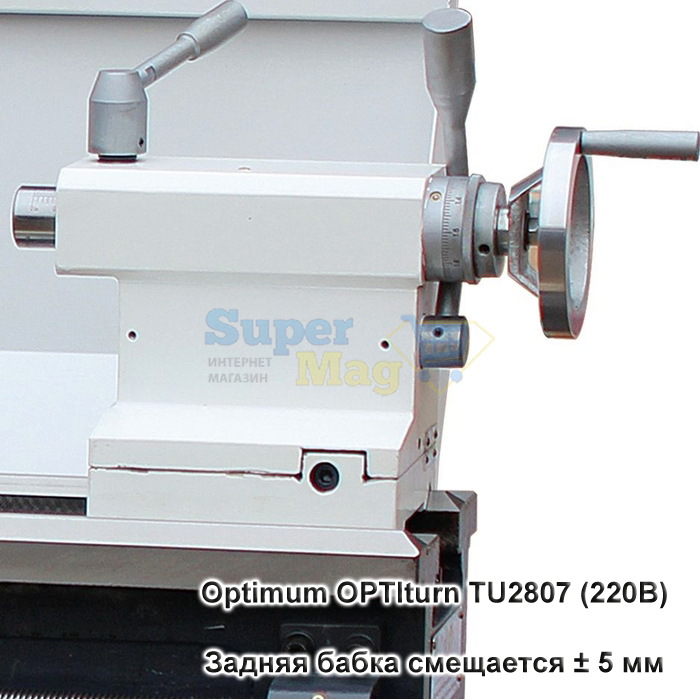

Смещение задней бабки | ± 5 мм |

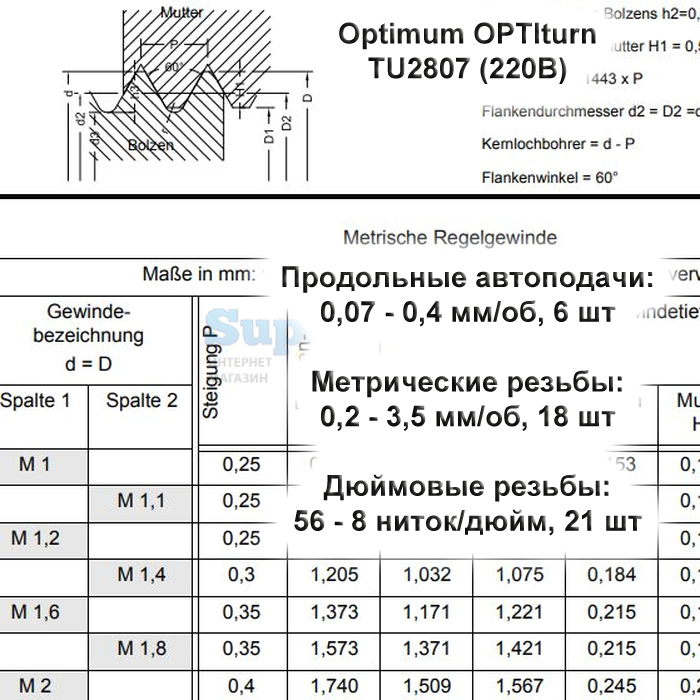

Продольные автоподачи | 0,07 - 0,4 мм/об, 6 шт |
Поперечные автоподачи | ручной привод |
Метрические резьбы | 0,2 - 3,5 мм/об, 18 шт |
Дюймовые резьбы | 56 - 8 ниток/дюйм, 21 шт |
Резцедержатель в комплекте | 4 - позиционный |
Высота державки резца макс. | 13,5 мм |
Тип станины | Настольный |

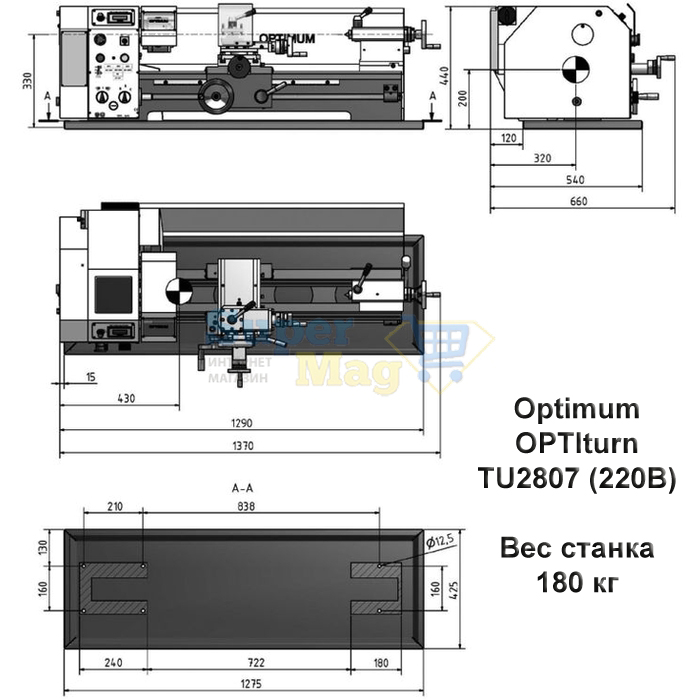

Размеры станка | 1370 х 640 х 535 мм |
Вес станка | 180 кг |
Габариты упаковки | 1320 х 700 х 680 мм |
Вес брутто | 200 кг |
Комплект поставки Optimum OPTIturn TU2807 (220В):
- Токарный патрон Optimum Ø 125 мм, 3 кулачка.
- Набор обратных кулачков.
- Центр неподвижный Optimum МК2.
- Центр неподвижный Optimum МК4.
- Резцедержатель 4-позиционный Optimum 13,5 мм.
- Поддон для стружки и СОЖ.
- Резец из быстрорежущей стали.
- Шестерни для настройки резьб.
- Масло в редукторе.
- Масленка пластиковая, 150 мл.
- Инструмент для обслуживания.
- Подробная техническая документация на русском и немецком языках.
- Гарантийный талон, гарантия 1 год.
- Транспортная упаковка.
Оснастка Optimum OPTIturn TU2807 (220В) (3427001) | Цена, € с НДС |
---|---|
Токарный патрон Optimum Ø125 мм, 3 кулачка | в комплекте |
Набор обратных кулачков | в комплекте |
Центр неподвижный Optimum МК2 | в комплекте |
Центр неподвижный Optimum МК4 | в комплекте |
Резцедержатель 4-позиционный Optimum 13,5 мм | в комплекте |
Поддон для стружки и СОЖ | в комплекте |
Резец из быстрорежущей стали | в комплекте |
Шестерни для настройки резьб | в комплекте |
Масло в редукторе | в комплекте |
Токарный патрон Optimum Ø160 мм, 3 кулачка | 334 |
Токарный патрон Optimum Ø125 мм, 4 кулачка самоцентрирующиеся | 202 |
Токарный патрон Optimum Ø160 мм, 4 кулачка самоцентрирующиеся | 367 |
Токарный патрон Optimum Ø125 мм, 4 кулачка индивидуальные | 154 |
Люнет подвижный Optimum до Ø56 мм | 98 |
Люнет неподвижный Optimum до Ø55 мм | 102 |
Напольная подставка под станок Optimum | 549 |
Виброопоры Optimum, комплект | 213 |
Набор резцов Optimum, 5 шт, 12 мм, со сменными пластинами | 115 |
Набор резцов Optimum, 5 шт, 12 мм, со сменными пластинами | 426 |
Набор внутренних резцов Optimum, 3 шт, 12 мм, пластины | 90 |
Набор резцов Optimum, 11 шт, 12 мм, с напайками | 62 |
Быстросменный резцедержатель Optimum 20 мм + 4 картриджа + установка | 764 |
Картридж Optimum для прямоугольной державки до 20 мм | 118 |
Картридж Optimum для круглой державки до Ø20 мм | 120 |
Набор резцов Optimum, 5 шт, 20 мм, со сменными пластинами | 218 |
Набор резцов Optimum, 5 шт, 20 мм, со сменными пластинами | 232 |
Набор резцов Optimum, 5 шт, для внутренней резьбы М10 / М12 / М16, пластины | 218 |
Набор резцов Optimum, 11 шт, 16 мм, с напайками | 90 |
Вращающийся центр Optimum МК2 | 53 |
Вращающийся центр Optimum МК2 с 6 насадками | 162 |
Фланец Optimum Ø265 мм, 8 радиальных пазов | 92 |
Цанговый патрон Optimum ER32, крепится к шпинделю | 137 |
Набор цанг Optimum ER32, 18 шт, Ø3-20 мм | 258 |
Цанговый патрон Optimum ER25, крепится к шпинделю | 115 |
Набор цанг Optimum ER25, 15 шт, Ø1-16 мм | 204 |
Переходная оправка Optimum МК2-B16 | 7 |
Сверлильный патрон Optimum МК2, Ø1-13 мм | 104 |
Набор сверл Optimum, 25 шт, Ø1-13 мм | 70 |
Набор сверл Optimum, 51 шт, Ø1-6 мм | 50 |
Набор сверл Optimum, 41 шт, Ø6-10 мм | 151 |
Набор сверл Optimum МК2, 9 шт, Ø14,5-30 мм | 258 |
Система подачи СОЖ Optimum 100 Вт, 11 л, 3,5 л/мин | 193 |
Магнитный сборщик стружки Metallkraft | 64 |
Пылесос для металлической стружки, масла и СОЖ, 3,3 кВт, ёмкость 78 л | 1 176 |
СОЖ концентрат 1:14, 1 л | 6 |
*Расчет в гривне с НДС по курсу минфин для договоров
Описание Токарного станка по металлу Optimum OPTIturn TU2807 (220В) (3427001):
TU2807 (220В) - один из самых доступных токарных станков по металлу Optimum, который имеет РМЦ 700 мм.
Контроль качества немецкими специалистами на территории Германии. ООО Технофлагман - единственный официальный импортер Optimum OPTIturn TU2807 (220В) из Германии в Украину.
Коробка подач работает в масляной ванне. Это идеально смазывает трущиеся поверхности, отводит от них тепло и распределяет его по всему объему масла и поверхности корпуса.
Stürmer Maschinen (Германия) и ООО Технофлагман гарантируют, что в течение всего гарантийного срока службы биение шпинделя будет не более чем 0,009 мм.
На защитном щитке над патроном и на съемной боковой панели передней бабки установлены датчики. Станок не включится, пока эти элементы открыты. Это повышает безопасность при работе за станком.
Двигатель массивный, с ребрами охлаждения. Честная мощность 850 Вт. Эффективно распределяет и отводит тепло. Качественные обмотка, подшипники, смазка.
На панели управления размещена различная полезная информация, которая позволит ускорить работу токаря: таблица скоростей шпинделя, таблица резьб и т. д.

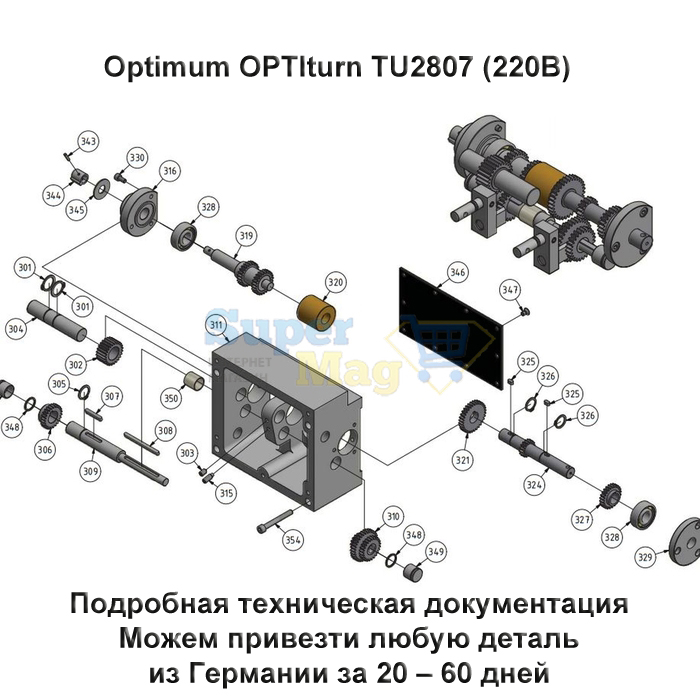

Немецкая фирма производитель предоставляет подробную техническую документацию. Это позволяет эффективно спланировать место установки станка перед его поставкой: тумба, коммуникации и т. д.
Техническое описание:
Один из самых крупных и функциональных настольных токарных станков по металлу, характеристики которого сбалансированы и подойдут как для обучения так и для производства. Использовать для обучения можно благодаря наличию всех основных функций, имеющихся у промышленных токарно-винторезных станков. Использовать настольный токарный станок по металлу OPTIturn TU 2807 (220 В) в небольшом производстве позволяет вес 180 кг, высокая повторяемость, низкое биение шпинделя и качественная станина. Настольный токарный станок по металлу OPTIturn TU 2807 имеет направляющие призматической формы, отлитые из серого чугуна и прошедшие закалку индукционным методом. При этом достигается твердость закалки HRC 42 – 52. После закалки происходит шлифовка направляющих станины.
- Высокая точность.
- Гарантированное радиальное биение шпинделя менее 0,009 мм.
- Радиальное биение токарного патрона менее 0,04 мм.
- Автоматическая продольная подача.
- Жесткая чугунная станина с закаленными и шлифованными призматическими направляющими.
- Комплект сменных шестерен для нарезания резьб.
- Станок надежно упакован в фанеру, есть ножки для роклы.
